Le câble  dispose 4 paires de fils torsadés , important qu’ils soient torsadées pour des minimiser  les effets des ondes électromagnétiques.

    Un blindage peut aussi exister (relié à la masse GND) qui va permettre d’augmenter le débit et ou la distance du câble.

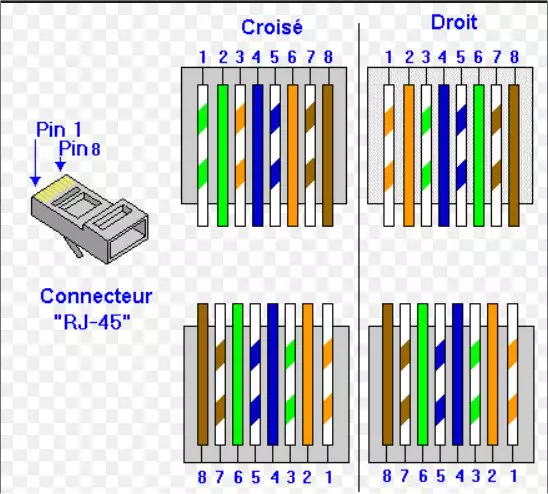

    1 – Blanc-Orange

    2 – Orange

    3 – Blanc-Vert

    4 – Bleu

    5 – Blanc-Bleu

    6 – Vert

    7 – Blanc-Marron

    8 – Marron

    Exemple de câbles réseaux, on y voit bien les paires torsadées.

    Lien youtube pour câbler les RJ45
