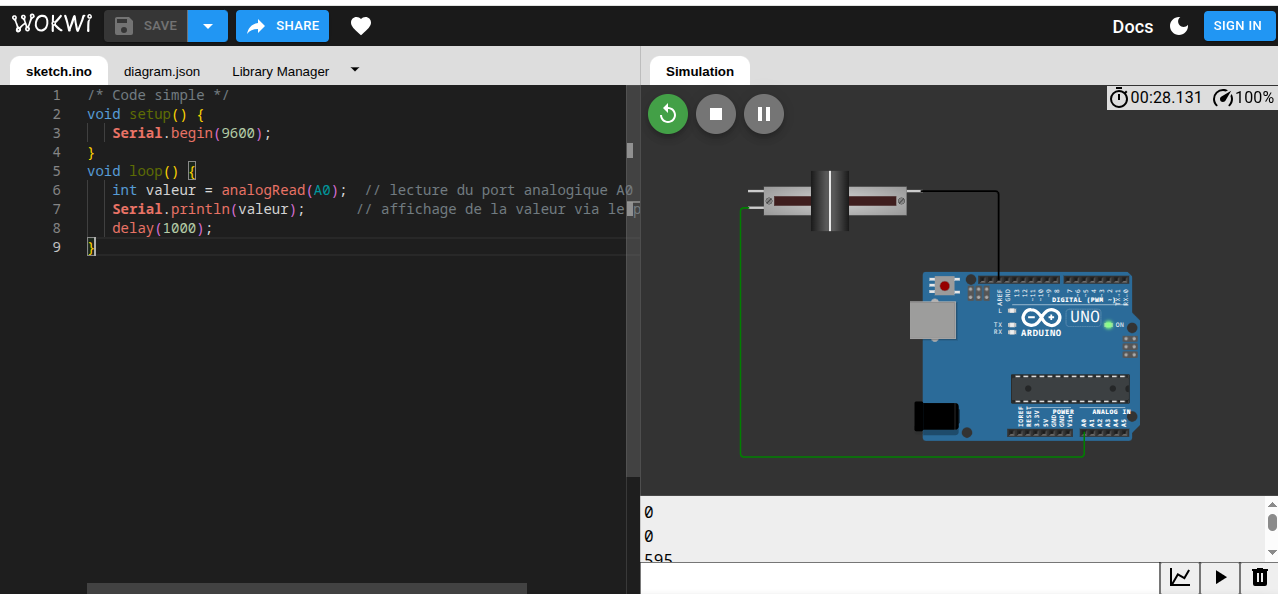

Exemple simple avec un potentiomètre sur A0, AREF non connecté donc a 5V par défaut

Dans cet exemple on peut faire varier la tension du potentiomètre de 0 à 5V

https://wokwi.com/projects/442447726975929345

Proposer un code qui va afficher sur le terminal série la tension en Volt, on va réaliser un voltmètre numérique

utiliser q , le qantum du convertisseur avec la macro commande suivante:

#define q 5.0/1023

Code exemple donné sur l’IDE Arduino

Expliquer ce que fait ce code

int sensorPin = A0;    // select the input pin for the potentiometer
int ledPin = 13;      // select the pin for the LED
int sensorValue = 0;  // variable to store the value coming from the sensor

void setup() {
  // declare the ledPin as an OUTPUT:
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // read the value from the sensor:
  sensorValue = analogRead(sensorPin);
  // turn the ledPin on
  digitalWrite(ledPin, HIGH);
  // stop the program for <sensorValue> milliseconds:
  delay(sensorValue);
  // turn the ledPin off:
  digitalWrite(ledPin, LOW);
  // stop the program for for <sensorValue> milliseconds:
  delay(sensorValue);
}
