C’est un moyen graphique de réaliser un programme, et Monia va permettre de réaliser un pseudo code en « français »
- Actions (instructions) → Opérations élémentaires (calculs, affectations, etc.).
- Entrées / Sorties → Lecture des données (
input) et affichage des résultats (output). - Tests (oui/non) → Structures conditionnelles (
if/else). - Boucles → Répéter des actions (
for,while).
on va parcourir les symboles
Les Symboles
Début et fin
Ce sont des « bulles » indique le debut et la fin d’un code
Traitement , calcul .. en interne de la machine
noté ici traitement , c’est un traitement interne de la machine compteur=0 par exemple, et ça peut être plusieurs choses.
Entée
Une saisie au clavier , un état d’un bouton , d’un capteur , d’un convertisseur Analogique / Numérique …
Sortie
Sortie, comme afficher un résultat , ou allumer une LED , ou ouvrir une porte …etc ..
Sous programme ou fonction
une fonction est un programme , debut / fin qui permet de l’utiliser régulièrement. y=f(a,b,..) une fonction
Alternative, condition (SI)
Si condition fausse on va a droite (négation /)
Si condition est vrai on va tout droit
D’ailleurs on a généré le pl (pseudo langage) avec Monia
# ---------------------------------------------------------------------------- # Nom : condition.pl # Sujet : # Version : 0.1 # # Auteur : ? # Création : 16/07/2025 # Mise à jour : 16/07/2025 # ---------------------------------------------------------------------------- # source généré par MoniaOrg version 0.38 Programme nom_du_programme ; ##FORWARDCOMMENT## DEBUTPROG SI ( { Condition } ) ALORS { Sortie 1 } ; SINON { Sortie 2 } ; FINSI FINPROG ~ ~ ~ ~ ~ ~ ~ -- VISUEL -- 22 1,1 Tout
En langage C , c’est if / else /
Itération do while
ici on sort quand I > 10 (strictement supérieur a 10) donc a 11 !
# ---------------------------------------------------------------------------- # Nom : iteration.pl # Sujet : # Version : 0.1 # # Auteur : ? # Création : 16/07/2025 # Mise à jour : 16/07/2025 # ---------------------------------------------------------------------------- # source généré par MoniaOrg version 0.38 Programme nom_du_programme ; ##FORWARDCOMMENT## DEBUTPROG I=0} ; REPETER I=I+1 ; JUSQU'A CE QUE ( I>10 ) ; FINPROG ~ ~ ~ ~ ~ ~ ~ ~ "iteration.pl" [converti] 21L, 468B 1,1 Tout
faire , jusqu’a en langage c , do { } while , on fait le test après l’action
Tant que
# ---------------------------------------------------------------------------- # Nom : tantque.pl # Sujet : # Version : 0.1 # # Auteur : ? # Création : 16/07/2025 # Mise à jour : 16/07/2025 # ---------------------------------------------------------------------------- # source généré par MoniaOrg version 0.38 Programme nom_du_programme ; ##FORWARDCOMMENT## DEBUTPROG I=0 ; TANT QUE ( I<10 ) FAIRE i=i+1 ; FINTQ FINPROG ~ ~ ~ ~ ~ ~ ~ ~ "tantque.pl" [converti] 21L, 461B 1,1 Tout
Ici en langage c , c’est while / do , on fait le test devant l’action.
Exemple du for un code c
#include <stdlib.h>
#include <stdio.h>
int main()
{
int compteur;
for (compteur=0; compteur < 10 ; compteur++)
{
printf ("Bonjour\n");
}
printf ("fin du FOR \n");
return EXIT_SUCCESS;
}

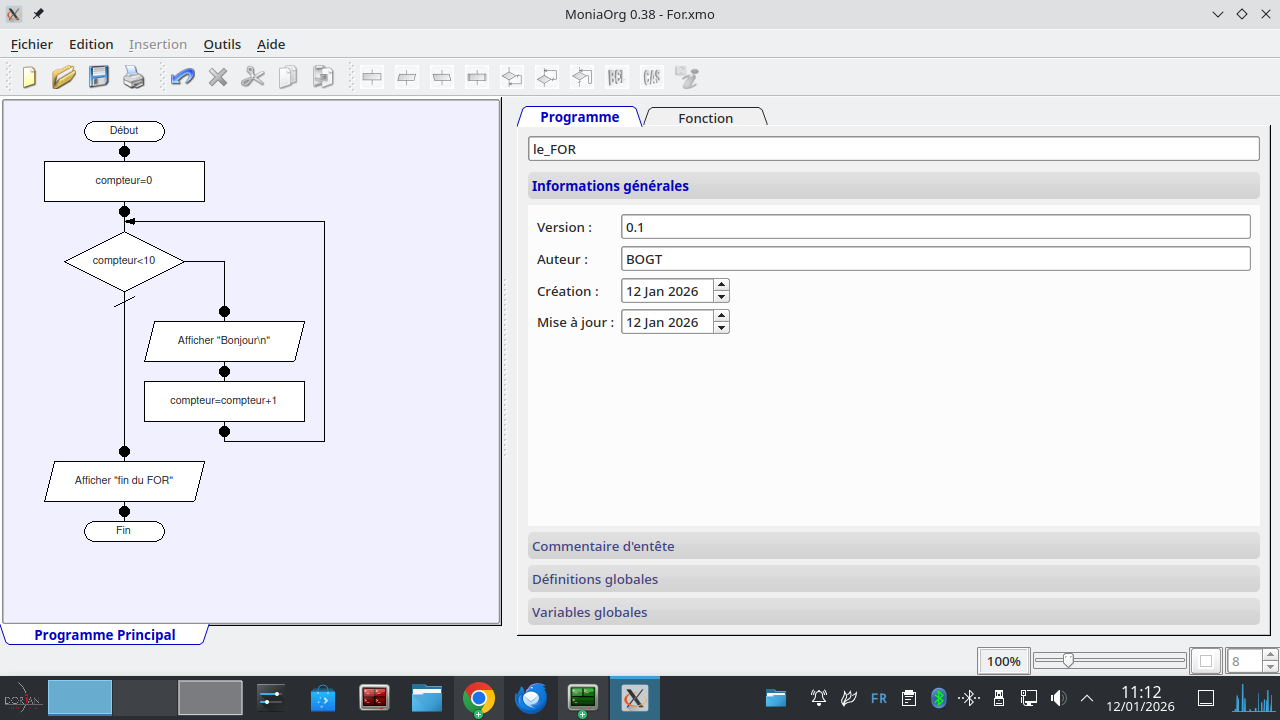

Pseudo langage du for ou pour en français , de ce code
# ----------------------------------------------------------------------------
# Nom : For.pl
# Sujet :
# Version : 0.1
#
# Auteur : BOGT
# Création : 12/01/2026
# Mise à jour : 12/01/2026
# ----------------------------------------------------------------------------
# source généré par MoniaOrg version 0.38
Programme le_FOR ;
##FORWARDCOMMENT##
DEBUTPROG
compteur=0 ;
TANT QUE ( compteur<10 ) FAIRE
Afficher "Bonjour\n" ;
compteur=compteur+1 ;
FINTQ
Afficher "fin du FOR" ;
FINPROG
on se rend compte qu’un algorithme en informatique est n’est fait que de tests , aiguillages ..

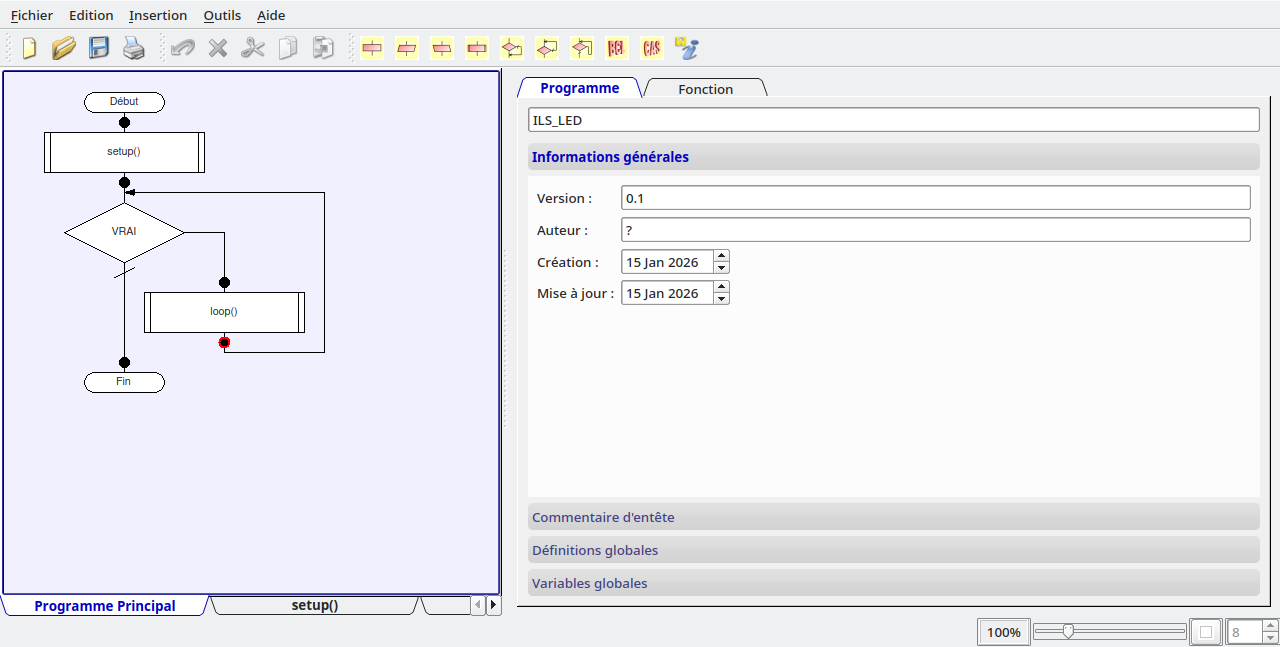

Exemple d’application de Monia avec arduino
faire clignoter une LED avec un arduino
https://workboot.fr/Download/Monia/Monia_Arduino_LED.tar.gz
Projet co Phy/info ARDUINO_LED
Exemple Monia_Arduino_LED.tar.gz
Pseudo langage obtenu avec Monia
# ----------------------------------------------------------------------------
# Nom : arduino_LED.pl
# Sujet :
# Version : 0.1
#
# Auteur : ?
# Création : 15/01/2026
# Mise à jour : 15/01/2026
# ----------------------------------------------------------------------------
# source généré par MoniaOrg version 0.38
Programme ILS_LED ;
# annonces de sous-programmes
PROCEDURE setup() ; Prototype ;
PROCEDURE loop() ; Prototype ;
PROCEDURE setup() ;
DEBUT
mettre en sortie la broche 9 (led) ;
FIN

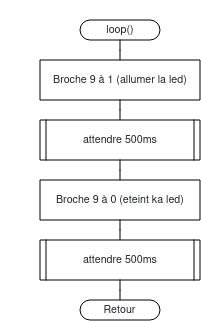

PROCEDURE loop() ;
DEBUT
Broche 9 à 1 (allumer la led) ;
attendre 500ms ;
Broche 9 à 0 (eteint ka led) ;
attendre 500ms ;
FIN
DEBUTPROG
setup() ;
TANT QUE ( VRAI ) FAIRE
loop() ;
FINTQ
FINPROG
Arduino Blink sur la broche 9 de l’arduino
/*
Blink
*/
// the setup function runs once when you press reset or power the board
void setup() {
// initialize digital pin LED_BUILTIN as an output.
pinMode( 9, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
digitalWrite(9, HIGH); // turn the LED on (HIGH is the voltage level)
delay(500); // wait for a second
digitalWrite(9, LOW); // turn the LED off by making the voltage LOW
delay(500); // wait for a second
}
